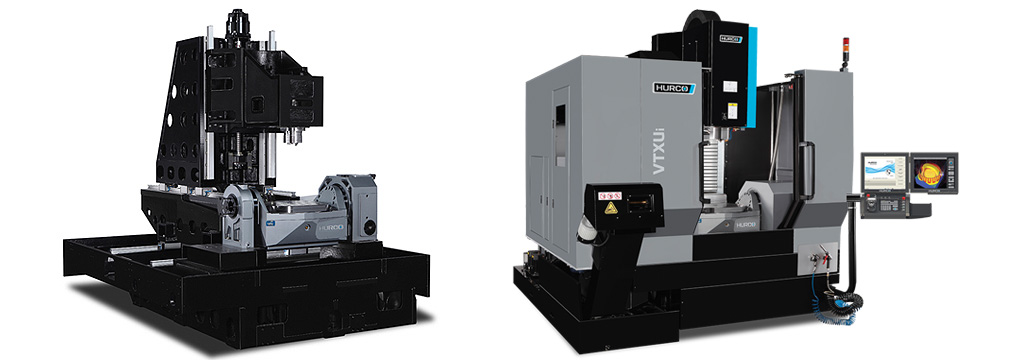

Специальный фрезерный станок VTX Ui WZW 48

Многоцелевые станки с ЧПУ и поворотным столом5-координатный поворотный стол упрощает обработку с пяти сторон. Преимущества 5-координатного станка с поворотным столом в жесткости и точности изготовления.

Параметры Пятиосевого фрезерного станка VTX Ui WZW 48

Рабочая поверхность поворотного стола (мм) 610 x 530
Т-образные пазы (DIN 650) (мм) 5 x 18
Макс. нагрузка (кг) 400

Перемещение

Ось X (мм) 800
Ось Y (мм) 700
Ось Z (мм) 510
Ось A (°) +30 -110
Ось C (°) 360

Двигатель шпинделя

Мощность (кВт) 18 @ 720
Момент (Нм) 237

Шпиндель

Конусный переход DIN 69871 A SK-40
Расстояние от торца шпинделя до стола (мм) 150 — 660
Макс. скорость шпинделя (обмин) 12.000

Устройство смены инструмента

Карманы 48
Макс. диаметр инструмента (мм) 75
Макс. длина инструмента (мм) 280
Макс. вес инструмента (кг) 7

Дальнейшая информация

Быстрый ход (ммин) по оси XYZ 35 35 35
Быстрый ход (ед.мин) по оси AC 16,6 16,6
Вес станка (кг) 12.500

5-координатный поворотный стол упрощает обработку с пяти сторон

Эффективная конструкция 5-координатных многоцелевых станков с поворотным столом Hurco является ключевым преимуществом – мы используем встроенный поворотный стол, вместо того, чтобы крепить поворотный стол на 3-координатный многоцелевой станок и выдавать его за 5-координатный станок.

Конструкция встроенного поворотного стола обеспечивает больше пространства по оси Z по сравнению с решениями конкурентов.
Простой переход от 3-координатной обработки. 5-координатные многоцелевые
станки с поворотным столом – идеальное решение для обработки с пяти сторон, особенно в том случае, если вы ранее использовали 3-координатный станок, поскольку станок с поворотным столом основан на тех же принципах, что и 3-координатный станок (т.е., обработка происходит линейно, но обрабатывается больше сторон). Это означает сокращение времени на обучение и настройку, большую гибкость.

Больше зазора по оси Z. Встроенный поворотный стол 5-координатного многоцелевого станка обеспечивает больший зазор по оси Z, особенно по сравнению с 3-координатными станками с добавленным поворотным столом, выдаваемыми за 5-координатные станки. Полная интеграция. Ещё одно преимущество — полная интеграция пневматических и (или) гидравлических приспособлений. Мы намеренно спроектировали 5-координатные многоцелевые станки серии U таким образом, чтобы кабели для этих приспособлений можно было с легкостью пропустить через плечо. Лучшая подрезка + больший объем работы + больший крутящий момент.

Среди других причин для выбора конфигурации с поворотным столом — лучшие возможности по резке снизу благодаря вращению поворотного стола на +110 градусов по сравнению с +92 градусами у SRTi. По сравнению с SRTi, конфигурация с поворотным столом позволяет выполнять больший объем работ, поскольку не нужно компенсировать пространство, используемое поворотной шпиндельной головкой с прикрепленным инструментом. 5-координатные станки с поворотным столом обеспечивают больший крутящий момент при меньших частотах вращения.
