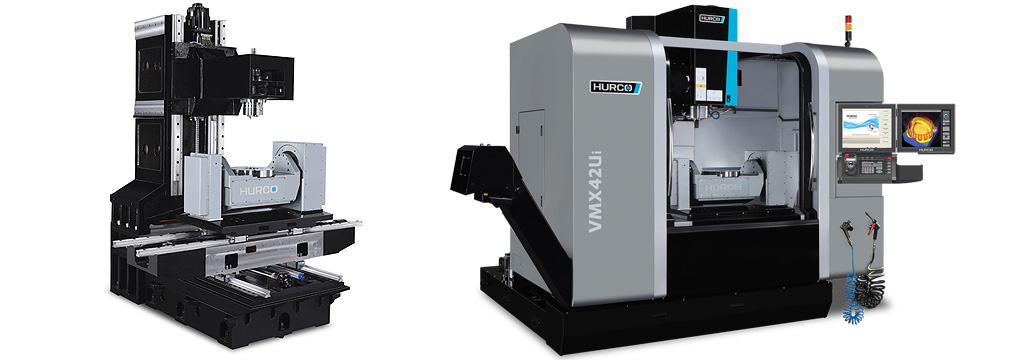

Многоцелевой 5-ти осевой станок с ЧПУ VMX 42 UHSi
Многоцелевые станки с ЧПУ и поворотным столом. 5-координатный поворотный стол упрощает обработку с пяти установок — жосткость и точность изготовленияю.
Характеристики Фрезернго 3х-осевого станка с ЧПУ VMX 42 UHSi
Рабочая поверхность поворотного стола (мм) | 348 |
Т-образные пазы (DIN 650) (мм) | 6 x 14 x 60° |
Макс. нагрузка (кг) | 200 |
Перемещение |
|
Ось X (мм) | 1.067 |
Ось Y (мм) | 610 |
Ось Z (мм) | 520 |
Ось A (°) | +30 -110 |
Ось C (°) | 360 |
Двигатель шпинделя |
|
Мощность (кВт) | 118 @ 720 |
Момент (Нм) | 237 |
Шпиндель |
|
Конусный переход | DIN 69871 A SK-40 |
Расстояние от торца шпинделя до стола (мм) | 90-610 |
Макс. скорость шпинделя (обмин) | 12.000 |
Устройство смены инструмента |
|
Карманы | 40 |
Макс. диаметр инструмента (мм) | 75 |
Макс. длина инструмента (мм) | 300 |
Макс. вес инструмента (кг) | 7 |
Дальнейшая информация |
|
Быстрый ход (ммин) по оси XYZ | 35 35 30 |
Быстрый ход (ед.мин) по оси AC | 25 25 |
Вес станка (кг) | 7.200 |
Эффективная конструкция 5-координатных многоцелевых станков с поворотным столом Hurco является ключевым преимуществом – мы используем встроенный поворотный стол, вместо того, чтобы крепить поворотный стол на 3-координатный многоцелевой станок и выдавать его за 5-координатный станок.
Конструкция встроенного поворотного стола обеспечивает больше пространства по оси Z по сравнению с решениями конкурентов.
Простой переход от 3-координатной обработки. 5-координатные многоцелевые
станки с поворотным столом – идеальное решение для обработки с пяти сторон, особенно в том случае, если вы ранее использовали 3-координатный станок, поскольку станок с поворотным столом основан на тех же принципах, что и 3-координатный станок (т.е., обработка происходит линейно, но обрабатывается больше сторон). Это означает сокращение времени на обучение и настройку, большую гибкость.
Больше зазора по оси Z. Встроенный поворотный стол 5-координатного многоцелевого станка обеспечивает больший зазор по оси Z, особенно по сравнению с 3-координатными станками с добавленным поворотным столом, выдаваемыми за 5-координатные станки. Полная интеграция. Ещё одно преимущество — полная интеграция пневматических и (или) гидравлических приспособлений. Мы намеренно спроектировали 5-координатные многоцелевые станки серии U таким образом, чтобы кабели для этих приспособлений можно было с легкостью пропустить через плечо. Лучшая подрезка + больший объем работы + больший крутящий момент.
Среди других причин для выбора конфигурации с поворотным столом — лучшие возможности по резке снизу благодаря вращению поворотного стола на +110 градусов по сравнению с +92 градусами у SRTi. По сравнению с SRTi, конфигурация с поворотным столом позволяет выполнять больший объем работ, поскольку не нужно компенсировать пространство, используемое поворотной шпиндельной головкой с прикрепленным инструментом. 5-координатные станки с поворотным столом обеспечивают больший крутящий момент при меньших частотах вращения.
